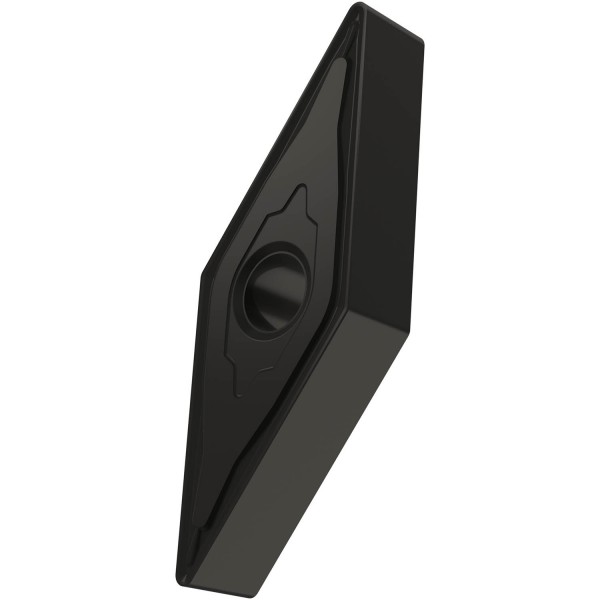

VNMG 160404E-M ;T5315

Vyměnitelná břitová destička VNMG 160404E-M ;T5315 je soustružnická. Primární užití pro materiály: litiny. Možné užití pro materiály: oceli. Podmíněné užití pro materiály: nerezové oceli, kalené oceli. Destička je kosočtvercového tvaru, oboustranná s utvařečem třísky s otvorem. Destička je negativní. Rádius špičky destičky je 0,4 [mm]. Velikost destičky neboli délka řezné hrany je 9,525 [mm]. Destička má tloušťku 4,76 [mm]. Destička má 1. fazetku s šířkou 0,1 [mm] a úhlem -10°. Destička má také 2. fazetku s šířkou 0,3 [mm] a úhlem 5°. Dále úhel žlábku je 16°. Můžete použít posuv v rozsahu 0,17-0,8 [mm/ot]. Maximální rozsah hloubky řezu je 1,0-8,0 [mm]. Utvařeč třísky umožňuje obrábět za těchto podmínek: Střední řezná rychlost, snížená tuhost soustavy (mírně přerušovaný řez). Materiál destičky vám umožňuje použít: střední obráběcí podmínky, při mírně snížené tuhosti soustavy (kolísavá hloubka řezu). Materiál destičky je slinutý karbid. Povlak destičky pro litiny (CVD). Provedení řezné hrany: zaoblené hrany. Destička má toleranci hlavního rozměru 0,08 ÷ 0,18 [mm], toleranci tloušťky 0,13 [mm] a toleranci vepsané kružnice 0,05 ÷ 0,13 [mm].
