TPKR 2204PDSR ;M9325 frézovací destička s upínáním pomocí klínu

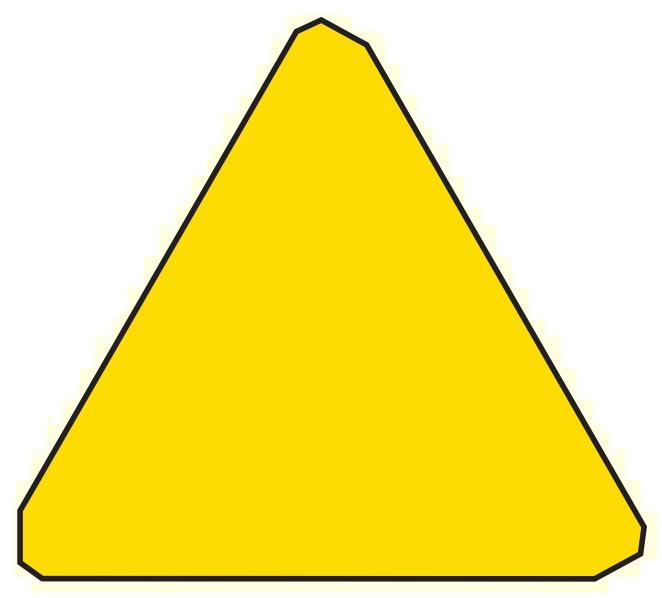

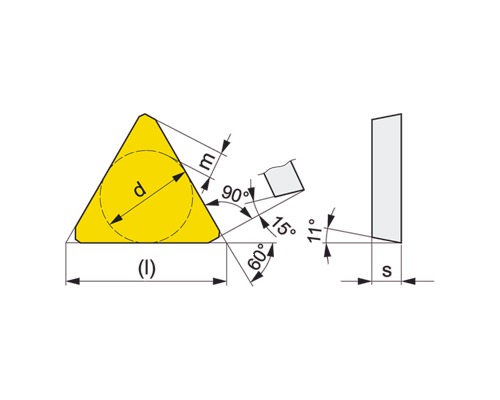

Vyměnitelná břitová destička TPKR 2204PDSR ;M9325 je frézovací. Primární užití pro materiály: oceli. Možné užití pro materiály: nerezové oceli. Destička je trojúhelníkového tvaru, jednostraná s utvařečem třísky bez otvoru. Destička je pozitivní s úhlem 11°. Úhel hřbetu fazetky je 15° a úhel nastavení je 90°. Velikost destičky neboli délka řezné hrany je 12,7 [mm]. Destička má tloušťku 4,76 [mm]. Destička má 1. fazetku s šířkou 0,1 [mm] a úhlem -5°. Dále úhel žlábku je 15°. Můžete použít posuv v rozsahu 0,10-0,30(0,40) [mm/ot]. Maximální rozsah hloubky řezu je 1,0-12,0(17,0) [mm]. Utvařeč třísky umožňuje obrábět za těchto podmínek: Vyšší řezná rychlost, mírně snížená tuhost soustavy (kolísavá hloubka řezu). Materiál destičky vám umožňuje použít: dobré obráběcí podmínky, při dobré tuhosti soustavy (stabilní záběrové podmínky). Materiál destičky je slinutý karbid. Povlak destičky univerzální (CVD). Provedení řezné hrany: zaoblené hrany s fazetkou. Pravý směr posuvu. Destička má toleranci hlavního rozměru 0,013 [mm], toleranci tloušťky 0,025 [mm] a toleranci vepsané kružnice 0,05 ÷ 0,13 [mm].
