TPKN 2204PDSR ;H10 frézovací vyměnitelná břitová destička s upínáním klínem

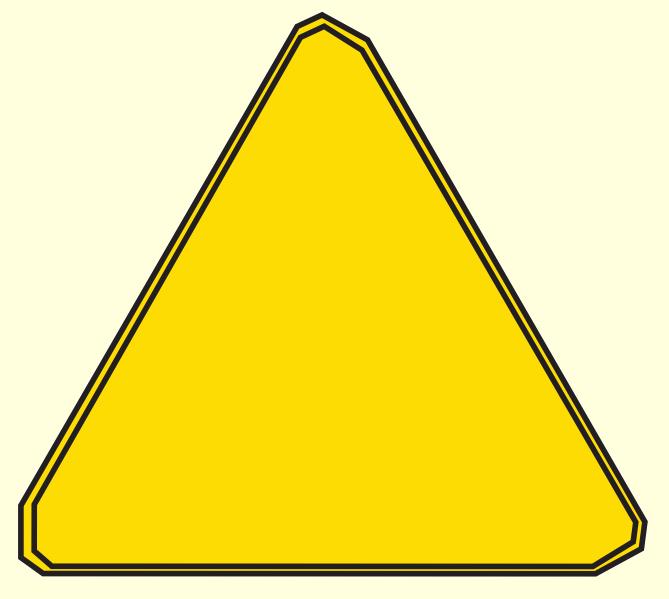

Vyměnitelná břitová destička TPKN 2204PDSR ;H10 je frézovací. Destička je trojúhelníkového tvaru, oboustranná rovná bez otvoru. Destička je pozitivní s úhlem 11°. Úhel hřbetu fazetky je 15° a úhel nastavení je 90°. Velikost destičky neboli délka řezné hrany je 12,7 [mm]. Destička má tloušťku 4,76 [mm]. Destička má 1. fazetku s šířkou 0,16 [mm] a úhlem -20°. Můžete použít posuv v rozsahu 0,20-0,25(0,30) [mm/ot]. Maximální rozsah hloubky řezu je 1,0-12,0(17,0) [mm]. Utvařeč třísky umožňuje obrábět za těchto podmínek: Vyšší řezná rychlost, mírně snížená tuhost soustavy (kolísavá hloubka řezu). Provedení řezné hrany: zaoblené hrany s fazetkou. Pravý směr posuvu. Destička má toleranci hlavního rozměru 0,013 [mm], toleranci tloušťky 0,025 [mm] a toleranci vepsané kružnice 0,05 ÷ 0,13 [mm].
