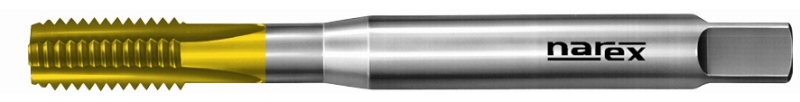

Strojní závitník M5 s přímou drážkou a povlakem TIN ,lícováním ISO2 (6H) se zesílenou stopkou je vyrobený z HSSE oceli podle normy DIN371. Tvar řezného kužele je typu C a délka řezného kužele 2 závity (2N). Použití: pro průchozí i neprůchozí závity
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | X68M05 |
| Vaše cena s DPH | 403,69 Kč |
| Vaše cena bez DPH | 333,63 Kč |
| Rozměr nástroje |
Rozměr nástroje
M5 |
| Stoupání |
Stoupání
0,8 |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6H) |
| Délka celkem |
Délka celkem
70 |
| Délka pracovní |
Délka pracovní
13 |
| Otvor závit |
Otvor závit
Průchozí i neprůchozí |
| Norma |
Norma
DIN 371 |
| Materiál nástroje |
Materiál nástroje
HSSE - kobaltová rychlořezná ocel |
| Povlak |
Povlak
TiN |
| Řezný kužel |
Řezný kužel
C (2-3 závity) |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
4,9 |
| Počet drážek |
Počet drážek
3 |
| Průměr stopky |
Průměr stopky
6 |
| Předvrtání |
Předvrtání
4.2 |
| DOPORUČENÉ POUŽITÍ |
DOPORUČENÉ POUŽITÍ
ŘEZNÉ PODMÍNKY |
| 1.1 Ocel 500 MPa, |
1.1 Ocel 500 MPa,
5-8 m/min |
| 2.1 Ocel automatová 800 MPa, |
2.1 Ocel automatová 800 MPa,
10-14 m/min |
| 6.1 Litina šedá, |
6.1 Litina šedá,
8-12 m/min |
| 8.2 Hliník nad 10% Si, |
8.2 Hliník nad 10% Si,
14-20 m/min |
| 10.1 Mosaz krátká tříska, |
10.1 Mosaz krátká tříska,
15-25 m/min |
