M22HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

DPH:	21%
Jednotka:	KS
Kód 1:	X70M22

Vaše cena s DPH	2 241,27 Kč
Vaše cena bez DPH	1 852,29 Kč

2 dny

Varianty

M3HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

451,61

Kč

s DPH

M4HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

456,40

Kč

s DPH

M5HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

463,59

Kč

s DPH

M6HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

469,58

Kč

s DPH

M7HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

566,61

Kč

s DPH

M8HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

530,67

Kč

s DPH

M10HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

612,13

Kč

s DPH

M12HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

736,71

Kč

s DPH

M14HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

911,60

Kč

s DPH

M16HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

927,17

Kč

s DPH

M18HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

1 557,27

Kč

s DPH

M20HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

1 668,67

Kč

s DPH

M24HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

2 091,53

Kč

s DPH

M27HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

2 737,20

Kč

s DPH

M30HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

3 382,87

Kč

s DPH

M33HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

4 336,40

Kč

s DPH

M36HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

5 343,83

Kč

s DPH

M39HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

6 916,67

Kč

s DPH

M42HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

7 656,98

Kč

s DPH

M45HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

8 731,49

Kč

s DPH

M48HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

10 034,81

Kč

s DPH

M52HSSETiN,DIN376(ISO2(6H) strojní závitník s přímou drážkou; kód 3010

2 dny

10 838,60

Kč

s DPH

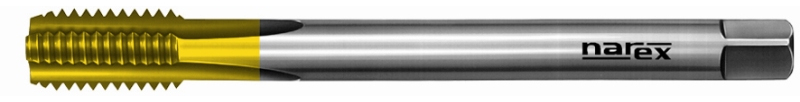

Strojní závitník M22 s přímou drážkou a povlakem TIN, lícováním ISO2 (6H) s úzkou stopkou je vyrobený z HSSE oceli podle normy DIN 376. Tvar řezného kužele je typu C a délka řezného kužele 2-3 závity. Použití: pro průchozí i neprůchozí závity do konstrukčních ocelí s pevností do 500MPa, pro automatové oceli s pevností do 800MPa, šedou litinu, legovaný hliník a slitiny mědi, které tvoří krátkou třísku. Je možné řezat závity do hloubky 1,5 x D(jeden a půl násobek průměru). Doporučený průměr předvrtaného otvoru - 19,5 mm.

Závitníky

Rozměr nástroje	Rozměr nástroje M22
Stoupání	Stoupání 2,5
Typ závitu	Typ závitu M - metrický
Lícování	Lícování ISO 2 (6H)
Délka celkem	Délka celkem 140
Délka pracovní	Délka pracovní 30
Otvor závit	Otvor závit Průchozí i neprůchozí
Norma	Norma DIN 376
Materiál nástroje	Materiál nástroje HSSE - kobaltová rychlořezná ocel
Povlak	Povlak TiN
Řezný kužel	Řezný kužel C (2-3 závity)
Rozměr čtyřhranu	Rozměr čtyřhranu 14,5
Počet drážek	Počet drážek 3
Průměr stopky	Průměr stopky 18
Předvrtání	Předvrtání 19.5
DOPORUČENÉ POUŽITÍ	DOPORUČENÉ POUŽITÍ ŘEZNÉ PODMÍNKY
1.1 Ocel 500 MPa,	1.1 Ocel 500 MPa, 5-8 m/min
2.1 Ocel automatová 800 MPa,	2.1 Ocel automatová 800 MPa, 10-14 m/min
6.1 Litina šedá,	6.1 Litina šedá, 8-12 m/min
8.2 Hliník nad 10% Si,	8.2 Hliník nad 10% Si, 14-20 m/min
10.1 Mosaz krátká tříska,	10.1 Mosaz krátká tříska, 15-25 m/min
