Tvářecí závitník M5 dle normy DIN 2174, s lícováním ISO2 (6HX) je vyrobený z HSSE oceli s povlakem TiN. Tvar řezného kužele je typu C a délka řezného kužele 2-3 závitů. Použití: pro průchozí i neprůchozí závity do konstrukční oceli; automatové oceli;
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | Y99M05 |
| EAN: | 8591401952811 |
| Vaše cena s DPH | 1 064,93 Kč |
| Vaše cena bez DPH | 880,11 Kč |
| Rozměr nástroje |
Rozměr nástroje
M5 |
| Stoupání |
Stoupání
0,8 |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
6HX |
| Délka celkem |
Délka celkem
70 |
| Délka pracovní |
Délka pracovní
16 |
| Otvor závit |
Otvor závit
Průchozí i neprůchozí |
| Norma |
Norma
DIN 2174 |
| Materiál nástroje |
Materiál nástroje
HSSE - kobaltová rychlořezná ocel |
| Povlak |
Povlak
TiN |
| Řezný kužel |
Řezný kužel
C (2-3 závity) |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
4,9 |
| Počet drážek |
Počet drážek
- |
| Průměr stopky |
Průměr stopky
6 |
| Předvrtání |
Předvrtání
4,63 ÷ 4,68 |
| DOPORUČENÉ POUŽITÍ |
DOPORUČENÉ POUŽITÍ
ŘEZNÉ PODMÍNKY |
| 1.1 Ocel 500 MPa, |
1.1 Ocel 500 MPa,
15-25 m/min |
| 1.2 Ocel litá do 500 MPa, |
1.2 Ocel litá do 500 MPa,
12-20 m/min |
| 2.1 Ocel automatová 800 MPa, |
2.1 Ocel automatová 800 MPa,
20-25 m/min |
| 2.2 Ocel konstrukční 800 MPa, |
2.2 Ocel konstrukční 800 MPa,
20-25 m/min |
| 7.1 Hliník čistý, |
7.1 Hliník čistý,
15-35 |
| 8.1 Hliník legovaný do 10% Si, |
8.1 Hliník legovaný do 10% Si,
15-30 m/min |
| 9.1 Měď čistá, |
9.1 Měď čistá,
15-30 |
Chcete nám něco sdělit o našich produktech nebo e-shopu? Neváhejte napsat.

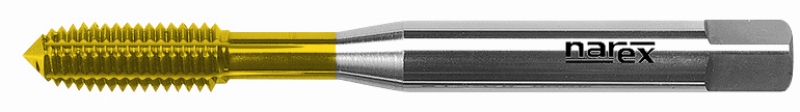

.JPG "17559_ZAVITNIK Y99(9)")
