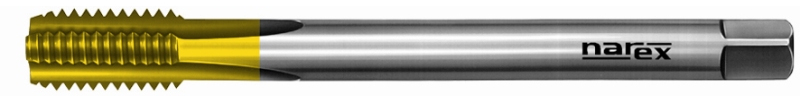

Strojní závitník G1 1/4 s přímou drážkou na trubkové závity, s klasickou stopkou, je vyrobený dle normy DIN 5156 z HSSE oceli s povlakem TiN. Tvar řezného kužele je typu C a délka řezného kužele 2-3 závitů. Použití: pro průchozí závity i neprůchozí z
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | Y63G1.1/4 |
| Vaše cena s DPH | 5 160,55 Kč |
| Vaše cena bez DPH | 4 264,92 Kč |
| Rozměr nástroje |
Rozměr nástroje
G 1.1/4 |
| Stoupání |
Stoupání
11 |
| Typ závitu |
Typ závitu
G - trubkový |
| Lícování |
Lícování
- |
| Délka celkem |
Délka celkem
170 |
| Délka pracovní |
Délka pracovní
30 |
| Otvor závit |
Otvor závit
Průchozí i neprůchozí |
| Norma |
Norma
DIN 5156 |
| Materiál nástroje |
Materiál nástroje
HSSE - kobaltová rychlořezná ocel |
| Povlak |
Povlak
TiN |
| Řezný kužel |
Řezný kužel
C (2-3 závity) |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
24 |
| Počet drážek |
Počet drážek
4 |
| Průměr stopky |
Průměr stopky
32 |
| Předvrtání |
Předvrtání
39.5 |
| DOPORUČENÉ POUŽITÍ |
DOPORUČENÉ POUŽITÍ
ŘEZNÉ PODMÍNKY |
| 1.1 Ocel 500 MPa, |
1.1 Ocel 500 MPa,
5-8 m/min |
| 2.1 Ocel automatová 800 MPa, |
2.1 Ocel automatová 800 MPa,
10-14 m/min |
| 6.1 Litina šedá, |
6.1 Litina šedá,
8-12 m/min |
| 8.2 Hliník nad 10% Si, |
8.2 Hliník nad 10% Si,
14-20 m/min |
| 10.1 Mosaz krátká tříska, |
10.1 Mosaz krátká tříska,
15-25 m/min |
