802D-38-76-S40 destičkový vrták

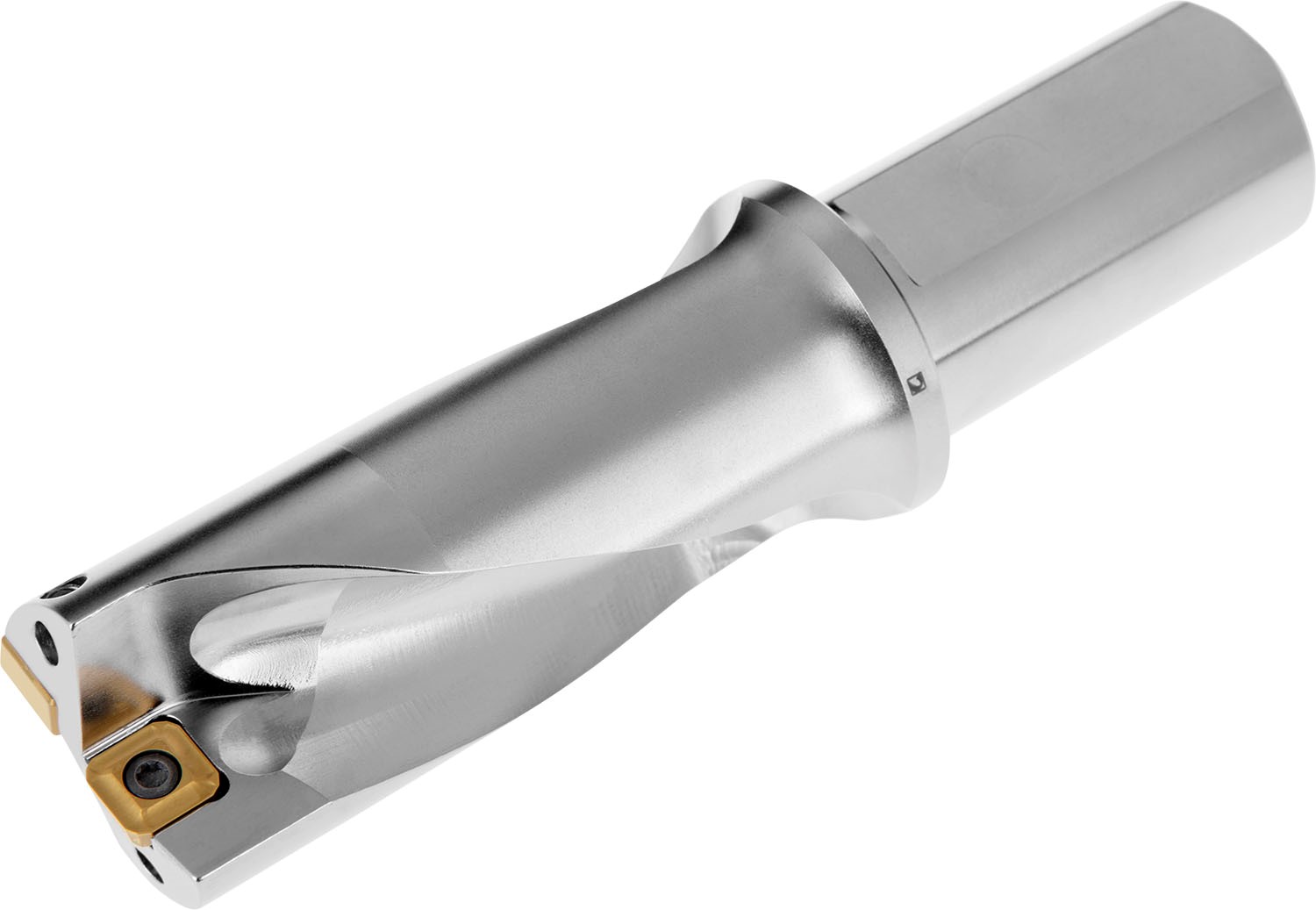

Vrták s vyměnitelnými břitovými destičkami 802D-1344-268-S150 . Řezný průměr vrtáku 38 mm, pracovní délka 2 x D, to je 76 mm. Maximální hloubka vrtání 76 mm. Destičkový vrták má válcovou stopku s ploškou podle normy ISO 9766, průměr stopky je 40 mm. Do vrtáku se upínají dva typy destiček. Středová (vnitřní) destička typu XPET - destička speciálního tvaru s úhlem hřbetu 11° a obvodová (vnější) destička typu SCET - čtvercová destička s úhlem hřbetu 7°. Vnější (SCET) i vnitřní (XPET) destička musí mít vždy stejný utvařeč (buď UD nebo SD). Pozor, ve značení destiček XPET s utvařečem UD není tento utvařeč uveden v ISO kódu destičky.
